Schlegl V-1800-2400 kg TANDEM BWN-Schlegl-RB Komplett Anhänger Achsen Fahrgestell Satz gebremst | AM: 800-1900 | AS: 112*5

V-1800-2400 kg TANDEM BWN-Schlegl-RB  kompletter Anhängerachsen-Fahrgestellsatz | Auflagemaße 800-1900 mm

mit gebremsten Schlegl-BWN 1400 kg Achsen, einschließlich Auflaufeinrichtung, Bremsgestänge , Radschrauben, und Bremsseil.

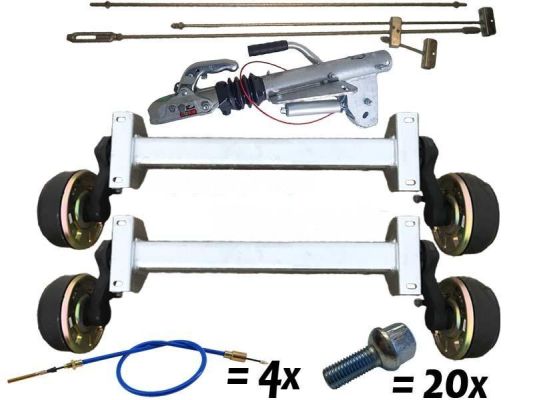

Setinhalt:

• 2x 1400 kg Achse 5x112 (A00901-A00921 / abhängig von Auflagemaß A)
• 1x Auflaufeinrichtung RAB 2.4  (von 1800 bis 2400 kg ) (A03822)
• 1x Tandem-Bremsgestänge (A07970)
• 4x Bremsseile (A07910-A07919 abhängig von Auflagemaß A)
• 20x Radschrauben M121,5 (A08361)
• 1x Bremsberechnung (falls erforderlich, wird diese per E-Mail versendet)

1. 2x gebremste, gummigefederte Schlegl - BWN 1400 kg Anhängerachse (SB 20-2425/1)

Schlegl Radbremse Typ 200x50 (RB520)

Lieferbar in Auflagemaßen von 800 bis 1900 mm

Ideale Anhängerachsen für den Anhängerbau oder als Ersatz für KNOTT / ALKO / BPW usw.

• Zulässige Achslast: 1400 kg
• Marke: Schlegl / BWN
• Typ: SB14
• Radbremse 200x50 Typ Schlegl RB520 (identisch mit KNOT 200x50)
• Achskörper: 80 mm Vierkantstahl, feuerverzinkt
• Verstärkter Achskörper und verstärkte Schwingarme
• 5-Loch-Bremstrommel: 112*5 (Mercedes)
• Ausführung mit Kompaktlagern (Artikelnummer A29280)
• Verschiedene Auflagemaße (A): 800-900-1000-1100-1140-1200-1240-1300-1340-1400-1440-1500-1540-1600-1700-1800-1900
• Flanschmaß (C): (A) + 450 mm
• Auflagenhöhe (H): 25 mm
• Schraubenlochabstand: 160 mm
• Federweg (L) 165mm
• Für Felgen mit einer Einpresstiefe von 25 -35mm
• Gewicht: ca. 46-59 kg
• Zulässige Geschwindigkeit bis 140 km/h (Deutschland 100 km/h)
• Auf Wunsch kann kostenlos eine Bremsberechnung für den TÜV mitgeliefert werden.
• Alternativ sind auch spezielle Anpassungen möglich, kontaktieren Sie uns bezüglich der verschiedenen Möglichkeiten.
• Alle Achsen sind gegen Aufpreis auch mit wasserdichten Kompaktlagern lieferbar, beispielsweise für Bootstrailer! Aufpreis € 75,- (BWN) oder € 105,- (SKF) für eine Achse (2 Lager inkl. Montage)

1. 1x V-Auflaufeinrichtung: Rohr RAB 2.4 Ausf. 24F 1800-2400 kg (A03822)

• Maximale Belastung: 1800-2400 kg zulässiges Gesamtgewicht
• Typ: RAB 2.4 Ausf. 24F
• Anschluss Bremsstange: M10
• Inklusive Abreißseil
• Optimal für die folgenden Radbremstypen: Schlegl 520 und Knott 20-2425/1
• Gegen Aufpreis kann die Auflaufeinrichtung beispielsweise durch Sfv25 (A03840) oder Sfv25b (A03842) ersetzt werden. Die Bremsstange muss dann ebenfalls durch (A07980) ersetzt werden

Spezifikationen der V-Auflaufeinrichtungen: (siehe Zeichnung)

A: vorne / 120-130 mm

B: hinten / 180-220 mm

C: von vorne nach hinten: 166 mm

3. 1x Tandem-Bremsgestänge M12 mit Ausgleichswaage, Länge ca. 200 cm (A07970)

* Gewindestange M10 (durchgehendes Gewinde) 100 cm

* Gewindestange M10 (Links-/Rechtsgewinde) 100 cm

* Länge der kurzen Stange: 85 cm D 7 mm

4. 4x Bremsseil / Bowdenzüge mit Nippel/Glocke

(Verwendet bei Knott, Schlegl und einigen BPW-Bremsen seit Anfang der neunziger Jahre)

• Außendurchmesser 22 mm
• Innendurchmesser 18 mm
• Gewinde: M8 Moderner Durchmesser (Glocke): 18 / 22 mm

Länge:            geeignet für Auflagemaß:

530 mm             bis 700

730 mm             700 - 1140

770 mm             800 - 1200

890 mm             1240 - 1400

1020 mm           1440 - 1600

1130 mm           1640 - 1800

1320 mm           1840 +

1630 mm           2000 +

  5. 20x Radschrauben M12*1,5 (A08361)
