BWN Satz V-2700 kg TANDEM Schlegl Achsen, AL-KO Auflaufbremse, Räder / versch. Auflagemaße 800-1900 mm

V-2700 kg BWN-Schlegl TANDEM Komplett Anhänger Achsen Fahrgestell Satz (+Räder) gebremst | AM: 800-1900 | AS: 112*5

mit Schlegl-BWN 1400 kg gebremsten Achsen, einschließlich Auflaufbremse, Bremsgestänge , Radbolzen und Bremsseil.

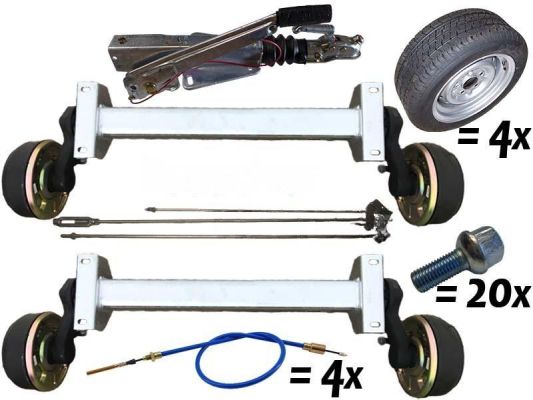

Inhalt des Satzes:

• 2x 1400 kg Achse 5x112 (A00901-A00921 / abhängig vom Auflagemaß A)
• 1x Auflaufbremse SFV25B (A03842) oder 251S/A 2700kg (A03831) je nach Lagerbestand
• 1x Tandem-Bremsgestänge (A07970)
• 4x Bremsseile (A07910-A07919 abhängig vom Auflagemaß A)
• 20x Radbolzen M121,5 (A08361)
• 4x Kompletträder mit neuen Reifen 195/50R13C (A09266)
• 1x Bremsberechnung

1. 2x Schlegl - BWN 1400 kg gebremste gummigefederte Anhängerachse (SB 20-2425/1)

Schlegl Radbremse Typ 200x50 (RB520)

Lieferbar in Auflagemaßen von 800 bis 1900 mm

Ideale Anhängerachsen für den Anhängerbau oder als Ersatz für KNOTT / ALKO / BPW usw.

• Zulässige Achslast: 1400 kg
• Marke: Schlegl / BWN
• Typ: SB14
• Radbremse 200x50 Typ Schlegl RB520 (identisch mit KNOT 200x50)
• Achskörper: 80 mm Vierkantstahl, feuerverzinkt
• Verstärkter Achskörper und verstärkte Achsschwingen
• 5-Loch-Bremstrommel: 112*5 (Mercedes)
• Ausführung mit Kompaktlagern (Artikelnummer A29280)
• Verschiedene Auflagemaße (A): 800-900-1000-1100-1140-1200-1240-1300-1340-1400-1440-1500-1540-1600-1700-1800-1900
• Flanschmaß (C): (A) + 450 mm
• Auflagenhöhe (H): 25 mm
• Schraubenlochabstand: 160 mm
• Federweg (L) 165mm
• Für Felgen mit einer Einpresstiefe von 25 -35mm
• Gewicht: ca. 46-59 kg
• Zulässige Geschwindigkeit bis 140 km/h (Deutschland 100 km/h)
• Auf Wunsch kann kostenlos eine Bremsberechnung für den TÜV mitgeliefert werden.
• Alternativ sind auch Sonderanfertigungen möglich, kontaktieren Sie uns bezüglich der verschiedenen Möglichkeiten.
• Alle Achsen sind gegen Aufpreis auch mit wasserdichten Kompaktlagern lieferbar, beispielsweise für Bootsanhänger! Aufpreis € 75,- (BWN) oder € 105,- (SKF) für eine Achse (2 Lager inkl. Montage)

1. 1x Schlegl Auflaufbremse Typ: SFV 25B (A03842) oder 251S/A 2700kg (A03831)

• Maximale Belastung: 2700 kg zulässiges Gesamtgewicht
• Anschluss Bremsstange: M12
• Inklusive Abreißseil
• Optimal für die folgenden Radbremsentypen: Schlegl 520 und Knott 20-2425/1
• Gegen Aufpreis kann die Auflaufbremse beispielsweise durch Sfv25 (A03840) oder Sfv25b (A03842) ersetzt werden. Die Bremsstange muss dann ebenfalls durch (A07980) ersetzt werden

Spezifikationen V-Auflaufbremsen: (siehe Zeichnung)

A: vorne / 120-130 mm

B: hinten / 180-220 mm

C: von vorne nach hinten: 165 mm

3. 1x Tandem-Bremsgestänge M12 mit Waagebalken Länge ca. 200 cm (A07980)

* Gewindestange M12 (durchgehendes Gewinde) 100 cm

* Gewindestange M12 (Links-/Rechtsgewinde) 100 cm

* Länge kurze Stange: 85 cm D 7 mm

4. 4x Bremsseil / Bowdenzüge mit Nippel/Glocke

(Verwendet bei Knott, Schlegl und einigen BPW-Bremsen seit Anfang der neunziger Jahre)

• Außendurchmesser 22 mm
• Innendurchmesser 18 mm
• Gewinde: M8 Moderner Durchmesser (Glocke): 18 / 22 mm

Länge:            geeignet für Auflagemaß:

530 mm             bis 700
730 mm             700 - 1140
770 mm             800 - 1200
890 mm             1240 - 1400
1020 mm           1440 - 1600
1130 mm           1640 - 1800
1320 mm           1840 +
1630 mm           2000 +

5. 20x Radbolzen M12*1,5 (A08361)

6. 4x komplette 13" Räder mit neuen Reifen 195/50R13C (A09266)

• 13 Zoll Komplettrad
• Stahlfelge mit neuen Reifen plus Metallventil.
• Lochkreis 5x112
• ET: 30
• Felgenbreite: 5.5 J
• Nabenbohrung: 67 mm
• Reifenbreite: 195 mm
• Reifenaußendurchmesser: 525 mm
• Tragfähigkeit: 900 kg!
• Index: 104N (104= 900kg / N= 140 km/h)
• DOT Nr. 2022

Alternativ können wir auch andere Kompletträder liefern. 10-12-13-14 Zoll, fragen Sie nach den Möglichkeiten.
