Was bedeutet DIN bei Befestigungsmaterial?

Die Abkürzung DIN steht für Deutsches Institut für Normung. Dieses deutsche Normungsinstitut entwickelt technische Standards für Produkte und Konstruktionsteile.

Wenn ein Teil eine DIN-Nummer hat, bedeutet dies, dass:

die Abmessungen exakt festgelegt sind
die Form und Toleranzen standardisiert sind
die Teile international austauschbar sind
die Hersteller nach denselben technischen Spezifikationen produzieren

Dadurch können Sie beispielsweise eine DIN-Schraube problemlos mit einer DIN-Mutter eines anderen Herstellers kombinieren, ohne dass es zu Problemen bei Passform oder Montage kommt.

Viele DIN-Normen wurden inzwischen auch in ISO-Normen übernommen, in der Praxis werden die DIN-Bezeichnungen bei Montage- und Konstruktionsarbeiten jedoch weiterhin häufig verwendet.

Verwendung von DIN-Teilen in Konstruktionen

DIN-Befestigungsmaterial wird eingesetzt bei:

Anhängerkonstruktionen
Fahrgestell- und Rahmenbau
Blechmontage
Maschinenbau
Industriekonstruktionen

Die Verwendung standardisierter Teile erleichtert Wartung und Austausch und verhindert Maßabweichungen zwischen den Komponenten.

Bei Blech- und Montagematerialien werden DIN-Teile unter anderem verwendet für:

Montage von Siebdruckplatten
Befestigung von Profilen
Montage von Verschlüssen und Scharnieren
Konstruktion von Bordwandrahmen und Aufbauten

Übersicht häufig verwendeter DIN-Normen

Die folgende Übersicht zeigt die am häufigsten verwendeten DIN-Normen für Schrauben, Muttern, Unterlegscheiben und Befestigungsmaterial. Diese Normen stellen sicher, dass die Teile weltweit die gleichen Abmessungen und Toleranzen haben.

DIN-Norm	Teiletyp	Beschreibung	Typische Anwendung
DIN 84	Zylinderkopfschraube	Schraube mit geradem Schlitz und zylindrischem Kopf	Maschinenbau und Montage
DIN 85	Linsenkopfschraube	Schraube mit abgerundetem Kopf	Blechmontage
DIN 91	Sicherungsblech	Blech zur Sicherung von Schraubverbindungen	Konstruktion
DIN 125	Flache Unterlegscheibe	Standard-Unterlegscheibe	Druckverteilung unter Schraube/Mutter
DIN 126	Verstärkte Unterlegscheibe	Schwerere Ausführung einer flachen Unterlegscheibe	Schwerere Konstruktionen
DIN 127	Federring	Ring zur Sicherung gegen vibrationsbedingtes Lösen	Mechanische Verbindungen
DIN 128	Wellenscheibe	Federwirkung zur Sicherung	Leichte mechanische Arbeiten
DIN 137	Gewölbte Federscheibe	Federscheibe mit leichter Spannung	Sicherung
DIN 1587	Hutmutter	Mutter mit geschlossenem Kopf	Schutz des Gewindes
DIN 439	Dünne Mutter	Niedrige Sechskantmutter	Sicherungsmutter / Kontermutter
DIN 557	Vierkantmutter	Mutter mit quadratischer Form	Maschinenbau
DIN 562	Niedrige Vierkantmutter	Dünne Vierkantmutter	Begrenzte Montagehöhe
DIN 603	Schlossschraube	Schraube mit Rundkopf und Vierkantansatz	Holzkonstruktionen
DIN 6912	Innensechskantschraube mit niedrigem Kopf	Zylinderkopf mit Innensechskant	Kompakte Montage
DIN 6923	Flanschmutter	Mutter mit integriertem Flansch	Schnelle Montage
DIN 6921	Flanschschraube	Schraube mit Flanschkopf	Montage ohne Unterlegscheibe
DIN 7991	Senkschraube mit Innensechskant	Innensechskant mit Senkkopf	Flächenbündige Montage
DIN 912	Zylinderkopfschraube mit Innensechskant	Innensechskantschraube	Maschinenbau
DIN 933	Sechskantschraube mit Vollgewinde	Universalschraube	Konstruktion
DIN 931	Sechskantschraube mit Teilgewinde	Starke Schraube für Konstruktionen	Rahmen- und Fahrgestellbau
DIN 934	Sechskantmutter	Standardmutter	Universelle Befestigung
DIN 985	Sicherungsmutter mit Nylonring	Selbstsichernde Mutter	Vibrationsbeständige Montage
DIN 980	Metall-Sicherungsmutter	Sicherungsmutter ohne Nylon	Hohe Temperaturen

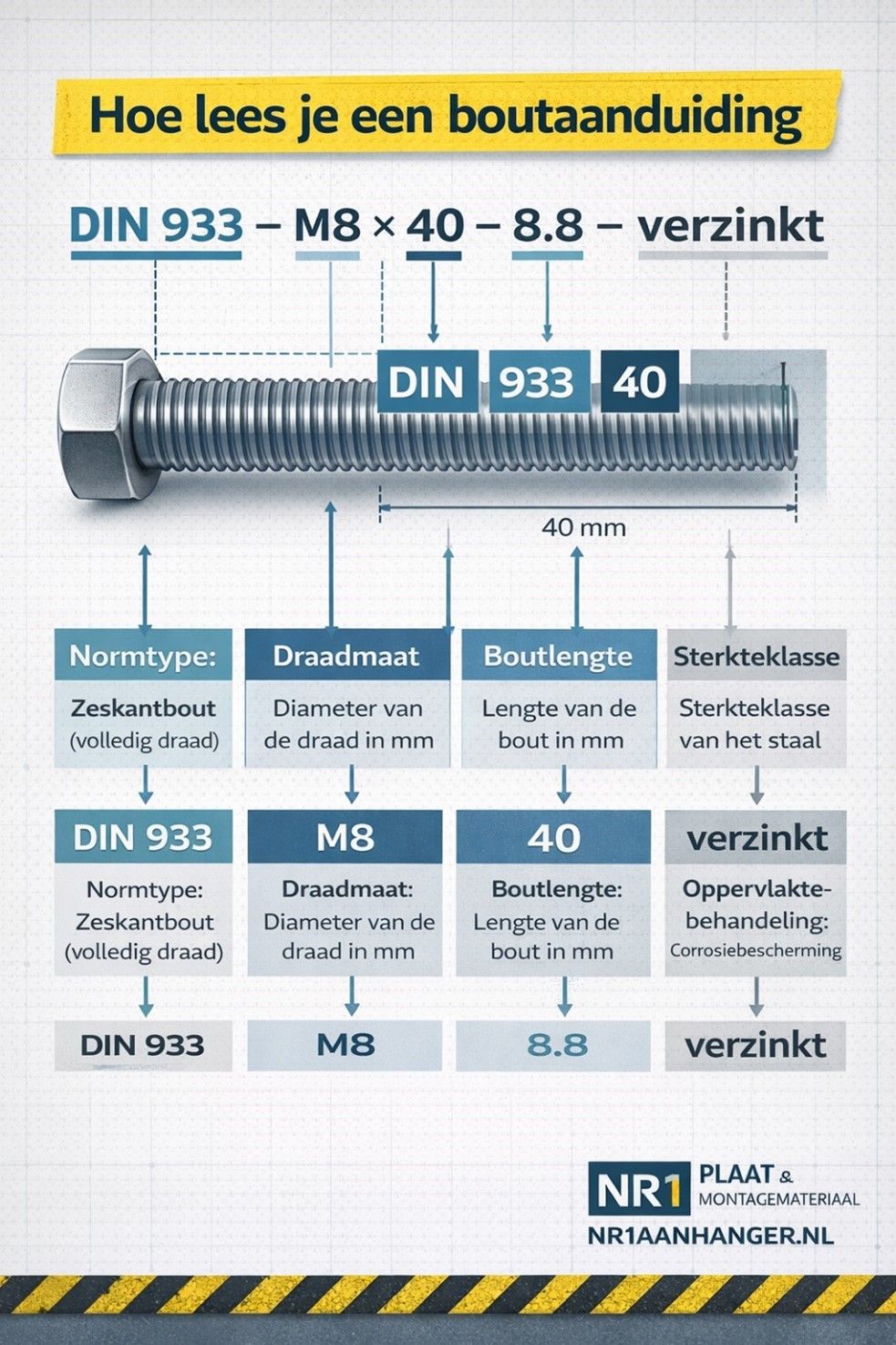

Wie liest man eine DIN-Bezeichnung?

DIN-Befestigungsmaterial wird in der Regel durch eine Kombination aus DIN-Nummer, Abmessungen und Festigkeitsklasse bezeichnet. Diese Codierung gibt genau an, um welchen Typ von Befestigungsmittel es sich handelt und für welche Anwendung es geeignet ist.

Ein Beispiel für eine vollständige Bezeichnung:

DIN 933 - M8 × 40 - 8.8 - verzinkt

Diese Bezeichnung besteht aus verschiedenen Bestandteilen.

Bedeutung der Bezeichnung

Bestandteil	Bedeutung	Beispiel
DIN 933	Normtyp des Teils	Sechskantschraube mit Vollgewinde
M8	Durchmesser des Gewindes	8 mm
40	Länge der Schraube	40 mm
8.8	Festigkeitsklasse des Stahls	Hohe Zugfestigkeit
Verzinkt	Oberflächenbehandlung	Korrosionsschutz

Beispiel erklärt

Bei DIN 933 - M8 × 40 - 8.8 - verzinkt bedeutet dies:

Sechskantschraube nach DIN 933
Gewindegröße M8
Schraubenlänge 40 mm
Festigkeitsklasse 8.8
Verzinkter Korrosionsschutz

Dank dieser Standardisierung können Teile verschiedener Hersteller problemlos mit passenden DIN-Muttern und Unterlegscheiben kombiniert werden.

Materialien und Ausführungen

DIN-Teile sind je nach Anwendung in verschiedenen Materialien erhältlich:

Verzinkter Stahl
Stark und preisgünstig, für Standardmontagen geeignet.

Edelstahl A2
Korrosionsbeständig und wartungsarm, ideal für Außenanwendungen.

Edelstahl A4
Besonders korrosionsbeständig, für aggressive Umgebungen geeignet.

Die richtige Materialwahl verlängert die Lebensdauer der Konstruktion und verhindert Korrosionsprobleme.

Was ist der Unterschied zwischen DIN und ISO?

Viele DIN-Normen wurden später in ISO-Normen übernommen. In der Praxis beziehen sich beide häufig auf dieselben Abmessungen, die DIN-Bezeichnung wird im Handel jedoch weiterhin häufig verwendet.

Kann ich DIN-Schrauben verschiedener Marken mit DIN-Muttern kombinieren?

Ja. Da die Abmessungen standardisiert sind, können Teile verschiedener Hersteller untereinander ausgetauscht werden.

Warum werden DIN-Normen bei Konstruktionsarbeiten verwendet?

DIN-Normen gewährleisten eine gleichbleibende Qualität, zuverlässige Passform und den einfachen Austausch von Teilen.

Welche DIN-Teile werden bei Anhängern am häufigsten verwendet?

Häufig verwendete Teile sind Sechskantschrauben (DIN 933), Muttern (DIN 934), Unterlegscheiben (DIN 125) und Sicherungsmuttern (DIN 985).
