Warum sind U-Bügel und Gegenplatten für Bootstrailer unverzichtbar?
Bootstrailer werden intensiv beansprucht: Eintauchen ins Wasser, hohes Gewicht, Vibrationen und starke Kräfte beim Transport. Deshalb muss jedes Bauteil sicher befestigt werden. U-Bügel sind dafür konzipiert, Bauteile fest am Rahmen, Vierkantrohr oder Querträger zu fixieren, während Gegenplatten für eine breite Druckverteilung sorgen.
Häufige Anwendungen für U-Bügel
- Montage von Verstellrohren
- Montage von Kielrollen
- Montage von Seitenrollen (Diabolorollen)
- Befestigung von Bugstützen
- Befestigung von Bugführungen
- Fixierung von Rohren, Vierkantrohren und Trägern
- Montage spezieller Bootstrailerachsen (wichtig!)
U-Bügel zur Montage spezieller Bootstrailerachsen
Viele Bootstrailer besitzen eine Achse mit:
- Bügelbefestigung
- Vierkantrohrmontage
- U-Bügel-Aufhängung
- Wasserdichten Lagern
- Achsaufhängung ohne Flanschbohrungen
- Verstellbarer Position für optimale Stützlast
Diese Achsen werden nicht direkt am Fahrgestell verschraubt, sondern mit zwei oder vier robusten U-Bügeln am Längs- oder Querträger festgeklemmt.
Vorteile der U-Bügel-Montage bei Achsen
- Die Achse bleibt verschiebbar → ideal zum Einstellen der Stützlast
- Keine Bohrungen im Fahrgestell → stabiler und korrosionsbeständiger
- Einfache Montage & Demontage
- Perfekt für Achsen mit wasserdichten Lagern, die regelmäßig ins Wasser gelangen
- Sehr stabil und zuverlässig bei schwereren Booten
Deshalb werden U-Bügel bei Bootstrailern wesentlich häufiger verwendet als bei gewöhnlichen Anhängern.

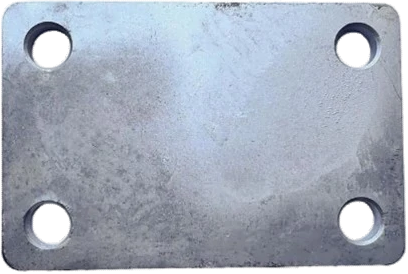

Gegenplatten: Warum werden sie verwendet?
Gegenplatten werden zwischen den Muttern des U-Bügels und dem Bauteil angebracht.
Die Vorteile:
- Verhindert das Eindrücken des Rahmens
- Erhöht die Klemmkraft
- Druckverteilung → ideal bei hoher Belastung
- Erforderlich, wenn 2 U-Bügel gemeinsam ein Bauteil fixieren
- Perfekt für Achsen mit breiter Befestigungsfläche
Beispieltabelle: U-Bügel & Gegenplatten
|
Artikel |
Ausführung (l × b) mm |
Gewinde |
Plattenstärke (mm) |
Inklusive |
A10704 | 50 × 33 | M10 | 6 | Platte und Sicherungsmuttern |
A10706 | 80 × 33 | M10 | 6 | Platte und Sicherungsmuttern |
A10708 | 90 × 33 | M10 | 6 | Platte und Sicherungsmuttern |
A10710 | 100 × 33 | M10 | 6 | Platte und Sicherungsmuttern |
A10712 | 110 × 33 | M10 | 6 | Platte und Sicherungsmuttern |
A10714 | 120 × 33 | M10 | 6 | Platte und Sicherungsmuttern |
A10716 | 50 × 43 | M10 | 6 | Platte und Sicherungsmuttern |
A10718 | 80 × 43 | M10 | 6 | Platte und Sicherungsmuttern |
A10720 | 100 × 43 | M10 | 6 | Platte und Sicherungsmuttern |
A10722 | 120 × 43 | M10 | 6 | Platte und Sicherungsmuttern |
A10723 | 140 × 43 | M10 | 6 | Platte und Sicherungsmuttern |
A10724 | 160 × 43 | M10 | 6 | Platte und Sicherungsmuttern |
A10726 | 180 × 43 | M10 | 6 | Platte und Sicherungsmuttern |
A10727 | 76 × 50 | M10 | 6 | Platte und Sicherungsmuttern |
A10728 | 70 × 53 | M10 | 6 | Platte und Sicherungsmuttern |
A10730 | 120 × 53 | M10 | 6 | Platte und Sicherungsmuttern |
A10732 | 50 × 63 | M10 | 6 | Platte und Sicherungsmuttern |
A10734 | 80 × 63 | M10 | 6 | Platte und Sicherungsmuttern |
A10736 | 100 × 63 | M10 | 6 | Platte und Sicherungsmuttern |
A10738 | 120 × 63 | M10 | 6 | Platte und Sicherungsmuttern |
A10740 | 140 × 63 | M10 | 6 | Platte und Sicherungsmuttern |
A10742 | 100 × 73 | M10 | 6 | Platte und Sicherungsmuttern |
A10744 | 86 × 80 | M10 | 6 | Platte und Sicherungsmuttern |
Wie wähle ich die richtige Größe des U-Bügels?
Messen Sie den Außendurchmesser des Vierkantrohrs oder der Rundung, an der Sie den U-Bügel montieren möchten. Das Innenmaß des U-Bügels muss genau dazu passen.
Kann ich eine Bootstrailerachse mit U-Bügeln montieren?
Ja. Dies ist bei Achsen mit Bügelbefestigung, Vierkantrohrmontage oder wasserdichten Lagergehäusen sogar die am häufigsten verwendete Methode. Die Achse wird mit zwei oder vier U-Bügeln unter dem Fahrgestell festgeklemmt und bleibt zur optimalen Einstellung der Stützlast verstellbar.
Muss ich immer eine Gegenplatte verwenden?
Bei Achsen und schweren Bauteilen ja. Gegenplatten verteilen die Kräfte gleichmäßig und verhindern Schäden am Fahrgestell oder Vierkantrohr.
Sind verzinkte U-Bügel für Salzwasser geeignet?
Ja, spülen Sie sie nach Gebrauch jedoch ab. Bei sehr häufigem Einsatz in Salzwasser kann Edelstahl die bessere Wahl sein.
Können sich U-Bügel durch Vibrationen lösen?
Nicht, wenn sie korrekt mit selbstsichernden Muttern montiert sind. Eine jährliche Kontrolle ist dennoch empfehlenswert.
U-Bügel & Gegenplatten für die stabile Montage von Anhängerbauteilen bestellen
Mit den richtigen U-Bügeln und Gegenplatten befestigen Sie Achsen, Rollen, Stützen und Führungen sicher und stabil an Ihrem Bootstrailer. NR1Aanhanger.nl bietet hochwertige, verzinkte Ausführungen, die perfekt zu allen gängigen Anhängerkonstruktionen passen. Bestellen Sie direkt online und vervollständigen Sie Ihren Bootstrailer.
Für einen stabilen und präzisen Anhängeraufbau kombinieren
- Verstellrohre, Vierkantrohre & Rohre- Für die verstellbare Montage
- Kielrollen - Für die mittige Kielabstützung
- Seitenrollen- Seitliche Rumpfabstützung
- Bootsrollen - Zusätzliche Führung beim Be- & Entladen
- Bugführung - Für die perfekte Zentrierung
- Bugstützen & Bugauflagen - Stützen den Bug während des Transports
- Spezielle Bootstrailerachsen - Für Achsen mit Bügel- oder Vierkantrohrbefestigung
