Anhänger-Beleuchtungskabel kaufen? Lose Kabel pro Meter oder Rolle, sofort lieferbar

Q: Wie schließe ich Umrissleuchten oder Markierungsleuchten an einzelne Kabel an?

Mit einem Schnellverbinder kannst du ganz einfach eine Abzweigung vom Hauptkabel zur Markierungsbeleuchtung herstellen. Verwende immer wasserdichte Schnellverbinder oder versiegle die Verbindung mit Schrumpfschlauch, um einen zuverlässigen Anschluss zu gewährleisten.

Welches Beleuchtungskabel benötige ich?

Bei der Auswahl eines einzelnen Beleuchtungskabels achtest du auf drei Punkte: die Anzahl der Adern, den Aderquerschnitt und die Qualität des Außenmantels.

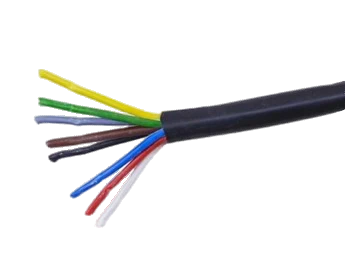

Ein 5-adriges Kabel reicht für die Grundbeleuchtung aus, die meisten modernen Anhänger verwenden jedoch ein 7-adriges Kabel. Dieses hat separate Adern für Blinker, Bremsleuchten, Masse und manchmal auch eine Nebelschlussleuchte. Für umfangreiche 13-polige Systeme kannst du je nach gewünschten Funktionen ein 8-adriges oder 13-adriges Kabel wählen.

Unsere Kabel sind mit Kupferkern für optimale Leitfähigkeit und mit einem verschleißfesten PVC- oder PUR-Mantel zum Schutz vor Feuchtigkeit, Salz und Verschleiß erhältlich. Die PUR-Ausführung ist ideal für den intensiven Einsatz oder anspruchsvolle Bedingungen, beispielsweise bei Boots- oder Pferdeanhängern.

Beleuchtungskabel nach Maß oder auf Rolle

Je nach Projekt kannst du einzelne Kabel als Meterware oder auf kompletten Rollen mit 25 oder 50 Meter bestellen. Für einen gebremsten Standardanhänger reichen in der Regel 6 bis 8 Meter Kabel aus.

Verwende beim Anschließen immer Schrumpfschläuche, Kabelschuhe oder wasserdichte Steckverbinder, um Korrosion zu vermeiden. Für Abzweigungen zu Umrissleuchten oder Markierungsleuchten kannst du Schnellverbinder verwenden, um eine saubere und sichere Verbindung ohne Lötarbeiten herzustellen.

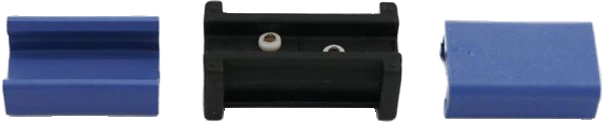

BEISPIELTABELLE 1 - KABELVERBINDER (FLACHKABEL)

Artikelnummer	Marke	Dicke	Breite	Geeignet für Kabel	Anmerkungen
A04238	Radex CR210501	4 mm	7 mm	Flachkabel 2×1,5 mm²	3-teilig
A04239	Aspöck 155976017	4 mm	5,5 mm	Flachkabel 2×0,75 mm²	3-teilig

BEISPIELTABELLE 2 - KABEL (AUF ROLLE)

Artikelnummer	Anzahl der Adern	Aderquerschnitt	Kabeltyp	Rollenlänge
A04379	1	0,75 mm²	Rund	100 m
A04380	2	0,50 mm²	Rund EU	50 m
A04381	2	0,75 mm²	Flach EU	50 m
A04382	2	1,50 mm²	Flach	50 m
A04385	3	0,75 mm²	Rund	50 m
A04387	4	0,75 mm²	Rund	50 m
A04390	5	0,75 mm²	Rund EU	50 m
A04392	5	1,50 mm²	Extra dick, rund	50 m
A04402	6	0,50 mm²	Rund	50 m
A04410	7	0,75 mm²	Rund	50 m
A04411	8	0,75 mm²	Rund	50 m
A04412	7	1,50 mm²	Extra dick, rund	50 m
A04444	2 × 6	beide 0,50 mm²	Doppelkabel rund EU	50 m
A04450	13	2×1,5 mm² + 11×0,75 mm²	Rund	50 m

BEISPIELTABELLE 3 - STECKVERBINDER RADEX

Artikelnummer	Marke	Ausführung
A04540	Radex	Links - Rot
A04541	Radex	Rechts - Grün

BEISPIELTABELLE 4 - STECKVERBINDER DAF LED 2

Artikelnummer	Marke	Ausführung
A04544	DAF LED 2	Links - gelb
A04545	DAF LED 2	Rechts - grün

BEISPIELTABELLE 5- STECKVERBINDER ASPÖCK (RÜCKLEUCHTE, BAJONETT 5-POLIG)

Artikelnummer	Marke	Ausführung
A04546	Aspöck Multipoint 13-0521-044	Links - gelb
A04547	Aspöck Multipoint 13-0523-044	Rechts - grün

BEISPIELTABELLE 6 - KABELSCHELLE / FAHRGESTELLSCHELLE

Artikelnummer	Typ	Geeignet für Kabel	Länge
A04900	Kabelschelle / Fahrgestellschelle	Ø 8 mm	43 mm
A04920	Kabelschelle / Fahrgestellschelle	Ø 12 mm	28 mm
A04922	Kabelschelle / Fahrgestellschelle	Ø 20 mm	-

ALLGEMEINE INFORMATIONEN ZUM ANSCHLUSSPLAN

Ein 7-poliger Stecker / eine Steckdose wird wie folgt angeschlossen:

1	(L)	Linker Blinker	gelb
2	(54G)	Innenbeleuchtung (Dauerplus)	blau
3	(31)	Masse	weiß
4	(R)	Rechter Blinker	grün
5	(58R)	Rechte Rückleuchte + Kennzeichenbeleuchtung	braun
6	(54)	Bremsleuchten	rot
7	(58L)	Linke Rückleuchte	schwarz

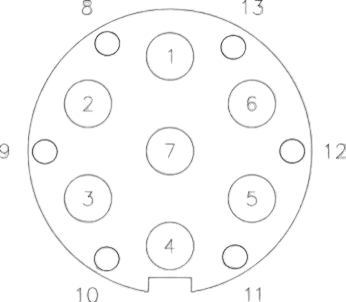

Ein 13-poliger Stecker / eine Steckdose wird wie folgt angeschlossen:

1	(L)	Linker Blinker	gelb
2	(54G)	Nebelschlussleuchte	grau/blau
3	(31)	Masse für Kontakte 1-8	weiß
4	(R)	Rechter Blinker	grün
5	(58R)	Rechte Rückleuchte + rechte Kennzeichenbeleuchtung	braun
6	(54)	Bremsleuchten	rot
7	(58L)	Linke Rückleuchte + linke Kennzeichenbeleuchtung	schwarz
8		Rückfahrleuchte
9		Innenbeleuchtung (Dauerplus)
10		Ladekabel (+) für Batterie im Anhänger
11		Nicht angeschlossen
12		Nicht angeschlossen
13		Masse für Kontakte 9-12

Was ist der Unterschied zwischen PVC- und PUR-Beleuchtungskabeln?

PVC ist flexibel, preisgünstig und für den normalen Gebrauch geeignet. PUR besitzt einen besonders robusten Mantel, der widerstandsfähiger gegen Verschleiß, Öl und extreme Temperaturen ist. Ideal für den professionellen Einsatz oder den Außenbereich.

Woher weiß ich, wie viele Adern ich benötige?

Zähle die Anzahl der Funktionen, die du anschließen möchtest. Für einen 7-poligen Standardstecker benötigst du sieben Adern (Blinker, Bremsleuchten, Masse, Nebelschlussleuchte und Rückleuchten). Zusätzliche Funktionen wie Rückfahrleuchten oder Dauerplus erfordern weitere Adern.

Kann ich einzelne Kabel mit vorhandenen Kabelbäumen kombinieren?

Ja, das ist möglich. Verwende einen Kabelverteilerkasten oder einen wasserdichten Verbindungsstecker, um das Kabel sauber anzuschließen. So kannst du einen vorhandenen Kabelbaum einfach verlängern oder reparieren.

Wie schließe ich Umrissleuchten oder Markierungsleuchten an einzelne Kabel an?

Mit einem Schnellverbinder kannst du ganz einfach eine Abzweigung vom Hauptkabel zur Markierungsbeleuchtung herstellen. Verwende immer wasserdichte Schnellverbinder oder versiegle die Verbindung mit Schrumpfschlauch, um einen zuverlässigen Anschluss zu gewährleisten.

Einzelne Beleuchtungskabel in jeder Länge bestellen

Ob du einige Meter Kabel für eine Reparatur oder eine komplette Rolle für ein Neubauprojekt benötigst: Bei NR1Aanhanger.nl bestellst du einzelne Beleuchtungskabel in jeder gewünschten Länge. Qualität, Flexibilität und schnelle Lieferung - dafür stehen wir.

Für eine komplette Elektroinstallation kombinieren
