Den richtigen Kabelbaum für deinen Anhänger auswählen

Die Wahl des richtigen Kabelbaums hängt von drei Hauptpunkten ab: Polzahl, Länge und Anschlusstyp. Ein 7-poliger Kabelbaum eignet sich für die Standardbeleuchtung (Bremsleuchten, Blinker und Rückleuchten). Ein 13-poliger Kabelbaum bietet mehr Möglichkeiten und unterstützt auch Funktionen wie Nebelschlussleuchte und Rückfahrlicht - seit 2011 bei den meisten Anhängern, Wohnwagen und Pferdeanhängern vorgeschrieben.

Achte auch auf die Kabellänge: Ist das Kabel zu kurz, steht die Verkabelung unter Spannung; ist es zu lang, wird die Montage unordentlich. Die gängigsten Längen sind 5, 7 oder 8 Meter. Prüfe außerdem, ob deine Beleuchtung einen Bajonett-, AMP- oder Jaeger-Anschluss verwendet. Unsere Kabelbäume sind mit oder ohne Abzweigungen unter anderem für Umrissleuchten sowie mit vormontiertem Stecker erhältlich, sodass du immer die richtige Ausführung findest.

Für Anhänger mit LED-Beleuchtung empfehlen wir Kabelbäume, die LED-kompatibel sind, um Störungen oder Fehlermeldungen zu vermeiden. Kombiniere sie bei Bedarf mit unseren LED-Boxen für einen störungsfreien Betrieb.

Ein 7-poliger Stecker / eine Steckdose wird wie folgt angeschlossen:

1	(L)	Linker Blinker	gelb
2	(54G)	Innenbeleuchtung (Dauerspannung)	blau
3	(31)	Masse	weiß
4	(R)	Rechter Blinker	grün
5	(58R)	Rechte Rückleuchte + Kennzeichenbeleuchtung	braun
6	(54)	Bremsleuchten	rot
7	(58L)	Linke Rückleuchte	schwarz

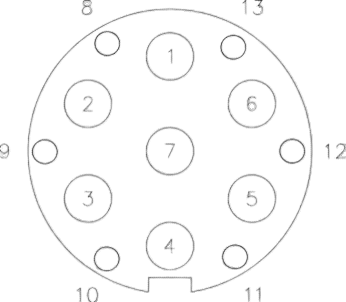

Ein 13-poliger Stecker / eine Steckdose wird wie folgt angeschlossen:

1	(L)	Linker Blinker	gelb
2	(54G)	Nebelschlussleuchte	grau/blau
3	(31)	Masse für Kontakte 1-8	weiß
4	(R)	Rechter Blinker	grün
5	(58R)	Rechte Rückleuchte + rechte Kennzeichenbeleuchtung	braun
6	(54)	Bremsleuchten	rot
7	(58L)	Linke Rückleuchte + linke Kennzeichenbeleuchtung	schwarz
8		Rückfahrlicht
9		Innenbeleuchtung (Dauerspannung)
10		Ladekabel (+) für Batterie im Anhänger
11		Nicht angeschlossen
12		Nicht angeschlossen
13		Masse für Kontakte 9-12

LED-BEISPIELTABELLE - KABELSÄTZE + STECKER FÜR LED-BELEUCHTUNG TECHNISCHE DATEN

Artikelnr.	Stecker (Fahrzeugseite)	Rückleuchten-Steckverbinder	Länge	Details	Passend für Rückleuchte

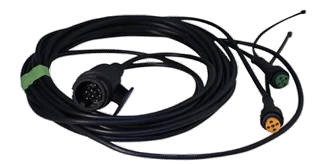

A04520	7-polig	5-polig	7 m + 2 × 3,5 m	2-adrig flach 0,50 mm²	LED 2 (u. a. A04004-A04005)
A04522	13-polig (Jaeger)	5-polig	7 m + 2 × 3,5 m	2-adrig flach 0,50 mm²	LED 2 (u. a. A04004-A04005)
A04530	13-polig (Jaeger)	7-polig	7 m	-	LED 2 (u. a. A04006-A04007)
A04532	13-polig (Jaeger)	7-polig	7 m + 2 × 3,5 m	2-adrig flach 0,50 mm²	LED 3 (u. a. A04006-A04007)

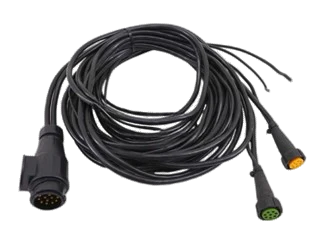

ASPÖCK BEISPIELTABELLE - KABELSÄTZE + STECKER ASPÖCK MULTIPOINT 1-2-3-4-5

Mehrere Kabelsätze verfügen über seitliche Abzweigungen für Umriss-/Pendelleuchten und Begrenzungsleuchten.
Zu verwendender Kabelsteckverbinder: A04239

Artikelnr.	Stecker / Steckverbinder	Details	Passend für Mulipoint-Rückleuchte
A04550 581022047	7-poliger Stecker	5 m Kabellänge	A04004-A04005-A04011-A04012-A04028-A04029-A04035-A04040-A04041-A04054-A04055-A04056-A04057
A04560 581022057	7-poliger Stecker	7 m Kabellänge	A04004-A04005-A04011-A04012-A04028-A04029-A04035-A04040-A04041-A04054-A04055-A04056-A04057
A04564 581098747	7-poliger Stecker	7 m + 2× Abzweigung mit 2-adrigem Flachkabel	A04004-A04005-A04011-A04012-A04028-A04029-A04035-A04040-A04041-A04054-A04055-A04056-A04057
A04552	13-polig / 13 Pins	5 m Kabellänge	A04004-A04005-A04011-A04012-A04028-A04029-A04035-A04040-A04041-A04054-A04055-A04056-A04057
A04553	13-polig / 13 Pins	7 m Kabellänge	A04004-A04005-A04011-A04012-A04028-A04029-A04035-A04040-A04041-A04054-A04055-A04056-A04057
A04565	13-polig / 13 Pins	9 m + 2× Abzweigung, 2-adriges 4,5 m Flachkabel	A04004-A04005-A04011-A04012-A04028-A04029-A04035-A04040-A04041-A04054-A04055-A04056-A04057
A04566	13-polig / 8 Pins	6 m + 2× Abzweigung mit 2-adrigem Flachkabel	A03997-A03998-A04004-A04005-A04011-A04012-A04028-A04029-A04035-A04040-A04041-A04054-A04055-A04056-A04057
A04567 5820403-367	13-polig / 8 Pins	8 m + 2× Abzweigung mit 2-adrigem Flachkabel	A04004-A04005-A04011-A04012-A04028-A04029-A04035-A04040-A04041-A04054-A04055-A04056-A04057
A04588	Fahrzeugseite 13-Pin Jaeger, Rückleuchten-Steckverbinder 7-polig	5 m Kabel	LED 4 / MPV A04044-A04045-A04008-A04009
A04590	Fahrzeugseite 13-Pin Jaeger, Rückleuchten-Steckverbinder 7-polig	7 m Kabel	LED 4 / MPV A04044-A04045-A04008-A04009
A04568 582087037	Fahrzeugseite 13-Pin Jaeger, Rückleuchten-Steckverbinder 8-polig	6,3 m + 2× Abzweigung, 2-adriges 4,5 m Flachkabel	LED 4 /MPV A04044-A04045-A04008-A04009
A04569	Fahrzeugseite 13-Pin Jaeger, Rückleuchten-Steckverbinder: 8-polig	8 m + 2× Abzweigung, 2-adriges 4,5 m Flachkabel	LED 4 / MPV A04044-A04045-A04008-A04009
A04571	Fahrzeugseite 13-Pin Jaeger, Rückleuchten-Steckverbinder 8-polig	15 m + 2× Abzweigung, 2-adriges 4,5 m Flachkabel	LED 4 / MPV A04044-A04045-A04008-A04009

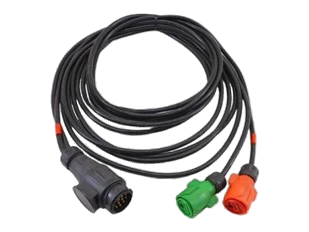

RADEX BEISPIELTABELLE - KABELSÄTZE MIT STECKERN RADEX

Mehrere Kabelsätze verfügen über eine seitliche Abzweigung für Umriss- und Begrenzungsleuchten.
Zu verwendender Kabelsteckverbinder: A04238

Artikelnr.	Stecker / Steckverb.	Details	Passend für Rückleuchte
A04572	7-poliger Stecker	5 m Kabellänge	A04021-A04023-A04070-A04071-A04072
A04573	7-poliger Stecker	5 m + 2× 170 cm 2-adrige Leitung ab dem Steckverbinder	A04021-A04023-A04070-A04071-A04072
A04574	7-poliger Stecker	5 m + 2× 350 cm 2-adrige Leitung ab dem Steckverbinder	A04021-A04023-A04070-A04071-A04072
A04577	7-poliger Stecker	7 m Kabellänge	A04021-A04023-A04070-A04071-A04072
A04582	Bajonett 2× 6 Pins / Stecker 13-polig	5 m Kabellänge - Kabelsatz Radex 8500	A04026-A04027
A04585	Bajonett 2× 6 Pins / Stecker 13-polig	7 m Kabellänge - Kabelsatz Radex 8500	A04026-A04027
A04595	13-poliger Jaeger-Stecker	5 m Kabellänge	A04021-A04023-A04070-A04071-A04072
A04597	13-poliger Jaeger-Stecker	7 m Kabellänge	A04021-A04023-A04070-A04071-A04072
A04599	13-poliger Stecker	7 m + 2× 350 cm 2-adrige Leitung	A04021-A04023-A04070-A04071-A04072

Wie schließe ich Begrenzungsleuchten oder Umrissleuchten an den Kabelbaum an?

Viele Kabelbäume verfügen über spezielle Abzweigungen für Begrenzungsleuchten und Markierungsleuchten. Wenn dein Kabelbaum diese nicht hat, kannst du zusätzliche Beleuchtung einfach mit einem Schnellverbinder anschließen. Damit stellst du ohne Löten eine Abzweigung vom Hauptkabel zur Umrissbeleuchtung her. Verwende stets wasserdichte Schnellverbinder oder versiegle die Verbindung mit Schrumpfschlauch, um einen zuverlässigen, langlebigen Anschluss zu gewährleisten.

Was ist der Unterschied zwischen einem 7-poligen und einem 13-poligen Kabelbaum?

Ein 7-poliger Kabelbaum versorgt die Grundbeleuchtung wie Bremsleuchten und Blinker mit Strom. Ein 13-poliger Kabelbaum verfügt über zusätzliche Adern für Funktionen wie Nebelschlussleuchte und Rückfahrlicht. Diese Ausführung ist bei Wohnwagen und modernen Anhängern Standard.

Wie bestimme ich die richtige Kabelbaumlänge?

Miss von der Steckdose des Zugfahrzeugs bis zur am weitesten entfernten Rückleuchte. Rechne immer 30-50 cm zusätzlich für den Bewegungsspielraum in Kurven oder bei der Montage ein.

Kann ich einen Kabelbaum selbst montieren?

Ja, das ist problemlos möglich. Verwende an den Verbindungen wasserdichte Kabeldosen oder Schrumpfschläuche und prüfe die Polarität anhand des Anschlussplans. Für zusätzlichen Schutz vor Feuchtigkeit und Korrosion kannst du säurefreie Vaseline oder Teflonspray verwenden.

Ist bei LED-Beleuchtung eine LED-Box erforderlich?

Manchmal ja. LED-Leuchten verbrauchen weniger Strom, wodurch das Fahrzeug mitunter eine Störung erkennt. Eine LED-Box verhindert dieses Problem, indem sie den Widerstand korrigiert.

Bestelle jetzt deinen passenden Kabelbaum

Ob du einen Standardersatz oder einen kompletten Satz mit vormontiertem Stecker suchst: Bei NR1Aanhanger.nl findest du Kabelbäume für alle Arten von Anhängern und Trailern. Schnell geliefert, günstig im Preis und garantiert störungsfrei.
