V-900 kg BWN-Schlegl Komplett Anhänger Achse Fahrgestell Satz gebremst | AM: 900-1500 | AS: 100x4

mit gebremster Schlegl-BWN 900 kg Achse, einschließlich Auflaufeinrichtung, Bremsgestänge , Radschrauben, und Bremsseil.

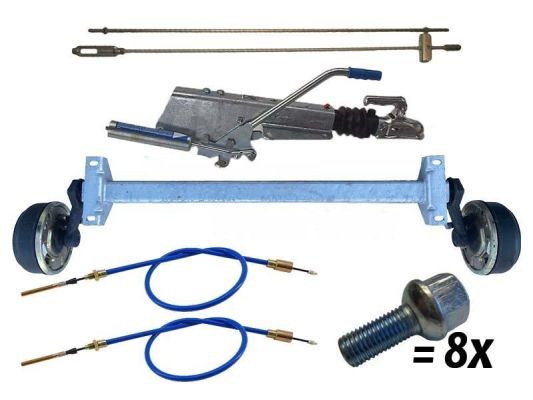

Setinhalt:

• 1x 900 kg Achse 4x100 ( (A00802 bis A00813) / abhängig vom Auflagemaß A)
• 1x Auflaufeinrichtung SFV10 (A03745)
• 1x einzelnes Bremsgestänge (A07960)
• 2x Bremsseile (A07910-A07919 abhängig vom Auflagemaß A)
• 8x Radschrauben M12x1,5 (A08361)
• 1x Bremsschemaberechnung

1. 1x Schlegl - BWN 900 kg gebremste gummigefederte Anhängerachse (SB 20-2425/1)

Schlegl Radbremse Typ 200x50 (RB520)

Lieferbar in Auflagemaßen von 900 bis 1500 mm

Ideale Anhängerachsen für den Anhängerbau oder als Ersatz für KNOTT / ALKO / BPW usw.

• Zulässige Achslast: 900 kg
• Marke: Schlegl / BWN
• Typ: SB9
• Radbremse 200x50 Typ Schlegl RB520 (identisch mit KNOT 200x50)
• Achskörper: 64 mm Vierkantstahl, feuerverzinkt
• Verstärkter Achskörper und verstärkte Achsschwingen
• 4-Loch-Bremstrommel: 100*4 (Opel)
• Ausführung mit Kompaktlagern (Artikelnummer A29280)
• Verschiedene Auflagemaße (A): 900-1000-1100-1140-1200-1240-1300-1340-1400-1440-1500-
• Flanschmaß (C): (A) + 450 mm
• Auflagenhöhe (H): 25 mm
• Schraubenlochabstand: 160 mm
• Federweg (L) 165mm
• Für Felgen mit einer Einpresstiefe von 25 -35mm
• Gewicht: ca. 56+ kg
• Zulässige Geschwindigkeit bis 140 km/h (Deutschland 100 km/h)
• Auf Wunsch kann kostenlos eine Bremsberechnung für den TÜV mitgeliefert werden.
• Alternativ sind auch spezielle Anpassungen möglich, kontaktieren Sie uns für die verschiedenen Möglichkeiten.
• Alle Achsen sind gegen Aufpreis auch mit wasserdichten Kompaktlagern lieferbar, beispielsweise für Bootsanhänger! Aufpreis € 75,- (BWN) oder € 105,- (SKF) für eine Achse (2 Lager inkl. Montage)

1. 1x V-Auflaufeinrichtung: Schlegl SFV10 (A03745)

• Maximale Belastung: 1000 kg zulässiges Gesamtgewicht
• Typ: Schlegl SFV10 1000 kg (A03745)
• Anschluss Bremsstange: M10
• Einschließlich Abreißseil
• Optimal für die folgenden Radbremsentypen: Schlegl 520 und Knott 20-2425/1
• Gegen Aufpreis kann die Auflaufeinrichtung ersetzt werden Spezifikationen V-Auflaufeinrichtungen: (siehe Zeichnung)

A: vorne / 95-135 mm

B: hinten / 160-220 mm

C: von vorne nach hinten: 165 mm

3. 1x einzelnes Bremsgestänge M10 mit Ausgleichswaage Länge ca. 200 cm (A07960)

* Gewindestange M10 (durchgehendes Gewinde) 100 cm

* Gewindestange M10 (Links-/Rechtsgewinde) 100 cm

* Länge kurze Stange: 85 cm D 7 mm

4. 2x Bremsseil / Bowdenzüge mit Nippel/Glocke

(Verwendet bei Knott, Schlegl und einigen BPW-Bremsen seit Anfang der neunziger Jahre)

• Außendurchmesser 22 mm
• Innendurchmesser 18 mm
• Gewinde: M8 Moderner Durchmesser (Glocke): 18 / 22 mm

Länge: geeignet für Auflagemaß:

530 mm bis 700

730 mm 700 - 1140

770 mm 800 - 1200

890 mm 1240 - 1400

1020 mm 1440 - 1600

1130 mm 1640 - 1800

1320 mm 1840 +

1630 mm 2000 +

5. 8x Radschrauben M12*1,5 (A08361)
