BWN V 1300-1750 kg BWN-Schlegl-RB Komplett Anhänger Achsen Fahrgestell Satz gebremst | AM: 800-1900 | AS: 112x5

V 1300-1750 kg BWN-Schlegl-RB Komplett Anhänger Achsen Fahrgestell Satz gebremst | AM: 800-1900 | AS: 112x5

mit gebremster Schlegl-BWN 1400 kg Achse, inklusive Auflaufeinrichtung, Bremsgestänge , Radbolzen, und Bremsseil.

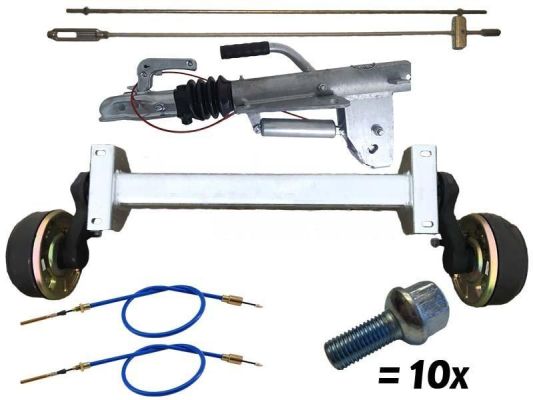

Setinhalt:

• 1x 1400 kg Achse 5x112 (A00901-A00921 / abhängig vom Auflagemaß A)
• 1x Auflaufeinrichtung RAB 1.7  (A03764)
• 1x einzelnes Bremsgestänge (A07960)
• 2x Bremsseile (A07910-A07919 abhängig vom Auflagemaß A)
• 10x Radbolzen M121,5 (A08361)
• 1x Bremsberechnung

1. 1x Schlegl - BWN 1400 kg gebremste, gummigefederte Anhängerachse (SB 20-2425/1)

Schlegl Radbremse Typ 200x50 (RB520)

Lieferbar mit Auflagemaßen von 800 bis 1900 mm

Ideale Anhängerachsen für den Anhängerbau oder als Ersatz für KNOTT / ALKO / BPW usw.

• Zulässige Achslast: 1400 kg
• Marke: Schlegl / BWN
• Typ: SB14
• Radbremse 200x50 Typ Schlegl RB520 (identisch mit KNOT 200x50)
• Achskörper: 80 mm Vierkantstahl, feuerverzinkt
• Verstärkter Achskörper und verstärkte Achsschwingen
• 5-Loch-Bremstrommel: 112*5 (Mercedes)
• Ausführung mit Kompaktlagern (Artikelnummer A29280)
• Verschiedene Auflagemaße (A): 800-900-1000-1100-1140-1200-1240-1300-1340-1400-1440-1500-1540-1600-1700-1800-1900
• Flanschmaß (C): (A) + 450 mm
• Auflagenhöhe (H): 25 mm
• Schraubenlochabstand: 160 mm
• Federweg (L) 165mm
• Für Felgen mit einer Einpresstiefe von 25 -35mm
• Gewicht: ca. 46-59 kg
• Zulässige Geschwindigkeit bis 140 km/h (Deutschland 100 km/h)
• Auf Wunsch kann eine Bremsberechnung für den TÜV kostenlos mitgeliefert werden.
• Alternativ sind auch spezielle Anpassungen möglich, kontaktieren Sie uns für die verschiedenen Möglichkeiten.
• Alle Achsen sind gegen Aufpreis auch mit wasserdichten Kompaktlagern lieferbar, zum Beispiel für Bootstrailer! Aufpreis € 75,- (BWN) oder € 105,- (SKF) für eine Achse (2 Lager inkl. Montage)

1. 1x Auflaufeinrichtung V-Typ: Rohr RAB 1.7 Ausf. F 1700 kg (A03764)

• Maximale Belastung: 1300-1750 kg zulässiges Gesamtgewicht
• Typ: RAB 1.7 4 Ausf. F 1700 kg
• Anschluss Bremsstange: M10
• Inklusive Abreißseil
• Optimal für die folgenden Radbremsentypen: Schlegl 520 und Knott 20-2425/1
• Gegen Aufpreis kann die Auflaufeinrichtung beispielsweise durch Sfv25 (A03840) oder Sfv25b (A03842) ersetzt werden. Die Bremsstange muss dann ebenfalls durch (A07980) ersetzt werden

Spezifikationen der V-Auflaufeinrichtungen: (siehe Zeichnung)

A: vorne / 90-150 mm

B: hinten / 160-230 mm

C: von vorne nach hinten: 160 mm

3. 1x einzelnes Bremsgestänge M10 mit Ausgleichswaage, Länge ca. 200 cm (A07960)

* Gewindestange M10 (durchgehendes Gewinde) 100 cm

* Gewindestange M10 (Links-/Rechtsgewinde) 100 cm

* Länge der kurzen Stange: 85 cm D 7 mm

4. 2x Bremsseil / Bowdenzüge mit Nippel/Glocke

(Verwendet bei Knott, Schlegl und einigen BPW-Bremsen seit Anfang der neunziger Jahre)

• Außendurchmesser 22 mm
• Innendurchmesser 18 mm
• Gewinde: M8 Moderner Durchmesser (Glocke): 18 / 22 mm

Länge:            geeignet für Auflagemaß:

530 mm               bis 700

730 mm               700 - 1140

770 mm               800 - 1200

890 mm               1240 - 1400

1020 mm             1440 - 1600

1130 mm             1640 - 1800

1320 mm             1840 +

1630 mm             2000 +

1. 10x Radbolzen M12*1,5 (A08361)
