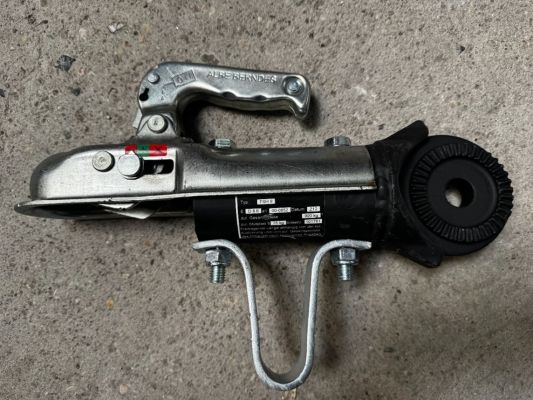

Deichselteil Höhenverstellbar H-variabel Kugelkupplung (Nr.2)

Kopfstück für verstellbare Deichsel H-variable Kugelkupplung (Nr. 2)

Länge: 300 mm

Last: 900 kg

Nr. 2 in der Zeichnung

Zusätzliche technische Informationen:

• Anzahl der Zähne am Zahnkranz: 37
• Außen- und Innendurchmesser des Zahnkranzes: Außendurchmesser 75 mm, Innendurchmesser 55 mm
• Bolzendurchmesser: Verzahnung D=27 mm, Bolzengewinde M24x1.5

Achtung!! Derzeit haben wir nur die Ausführung mit einem Lochdurchmesser von 20 mm, ohne Stift! Kann auf der anderen Seite wiederverwendet werden!!

• Bolzenlänge: Gesamtlänge einschließlich Verzahnung 90 mm, Überstand außerhalb der Verzahnung 62 mm.

Wenn zwei verzahnte Abschnitte ineinandergreifen, stehen 37 mm zum Festschrauben zur Verfügung.
