Die richtige Steckdose auswählen
Bei der Auswahl einer Steckdose ist es wichtig, auf Spannung, Polzahl, Material und Einbauort zu achten.
- 7-polig (12V): geeignet für die Standardbeleuchtung wie Blinker, Bremsleuchten und Nebelschlussleuchte.
- 13-polig (12V oder 24V): bietet zusätzliche Anschlüsse, beispielsweise für Rückfahrlicht, Dauerstrom oder die Kühlschrankversorgung in Wohnwagen.
Spannung:
- 12V-Systeme sind Standard bei Pkw, Anhängern und Wohnwagen.
- 24V-Systeme werden bei Lkw und schwereren Nutzfahrzeugen verwendet.
Material:
- Kunststoffsteckdosen sind leicht, preiswert und einfach zu montieren.
- Gummisteckdosen sind widerstandsfähiger gegen Kälte, Feuchtigkeit und intensive Nutzung.
- Steckdosen aus Aluminium (ALU) sind besonders robust, schlagfest und perfekt für den schweren professionellen Einsatz, beispielsweise an Lkw, in der Industrie und bei intensiver täglicher Nutzung.** sind widerstandsfähiger gegen Kälte, Feuchtigkeit und intensive Nutzung.
**Wasserdichtigkeit:
Für den Einsatz in nassen oder salzhaltigen Umgebungen (beispielsweise bei Bootsanhängern) empfehlen wir eine wasserdichte Ausführung mit IP65- oder IP67-Schutz. Diese verhindert Störungen durch Feuchtigkeit und Korrosion.
Schalterfunktion bei 7- und 13-poligen Steckdosen:
Viele hochwertige 13-polige und einige 7-polige Steckdosen aus Aluminium (ALU) verfügen über einen internen Mikroschalter.
Dieser Mikroschalter sorgt dafür, dass die Nebelschlussleuchte des Zugfahrzeugs automatisch ausgeschaltet wird, sobald ein Anhänger angeschlossen wird. Dies verhindert störende Reflexionen an der Vorderseite des Anhängers und eine Blendung. In vielen Ländern ist diese Funktion beim Ziehen eines Anhängers vorgeschrieben.
BEISPIELE TECHNISCHER DATEN STECKDOSEN 7 - 13-polig
|
Artikelnummer |
Steckdosentyp |
Polzahl |
Material |
Befestigung |
Besonderheiten |
|
A04300 |
Steckdose |
7 |
Kunststoff |
3 Bohrungen Lochkreis 58 Ø5,5 |
- |
|
A04302 |
Steckdose |
7 |
Kunststoff |
3 Bohrungen Lochkreis 50 Ø5,5 |
Mit Nebelschlussleuchten-Abschaltkontakt* |
|
A04303 |
Steckdose |
7 |
Aluminium |
3 Bohrungen Lochkreis 50 Ø5,5 |
Mit Nebelschlussleuchten-Abschaltkontakt* |
|
A04304 |
Verlängerungssteckdose |
7 |
Kunststoff |
Kabelbefestigung |
Lose hängend |
|
A04280 |
Steckdose |
13 |
Kunststoff |
3 Bohrungen Lochkreis 50 Ø5,5 |
Bajonett |
|
A04306 |
Verlängerungssteckdose |
13 |
Kunststoff |
Kabelbefestigung |
Lose hängend |
|
A04316 |
Steckdose 7/13 Kombination West |
7-13 |
Kunststoff |
Bajonett |
Mit Nebelschlussleuchten-Abschaltkontakt* |
|
A04600 |
Gummitülle-7 |
|
Gummi |
|
Für 7-polige Steckdose |
|
A04602 |
Gummitülle-13 |
|
Gummi |
|
Für 13-polige Steckdose |
- * Nebelschlussleuchten-Abschaltkontakt = Die Nebelschlussleuchte des Fahrzeugs wird mithilfe eines Mikroschalters ausgeschaltet, sobald ein Stecker in diese Steckdose gesteckt wird.
ALLGEMEINE INFORMATIONEN ZUM ANSCHLUSSPLAN
Ein 7-poliger Stecker / eine Steckdose wird wie folgt angeschlossen:
| 1 | (L) | Linker Blinker | gelb |
| 2 | (54G) | Innenbeleuchtung (Dauerspannung) | blau |
| 3 | (31) | Masse | weiß |
| 4 | (R) | Rechter Blinker | grün |
| 5 | (58R) | Rechtes Rücklicht + Kennzeichenbeleuchtung | braun |
| 6 | (54) | Bremsleuchten | rot |
| 7 | (58L) | Linkes Rücklicht | schwarz |

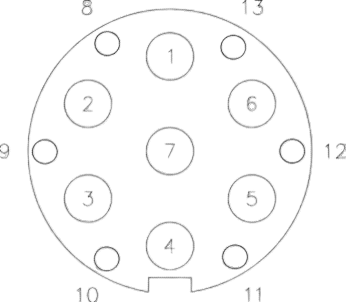

Ein 13-poliger Stecker / eine Steckdose wird wie folgt angeschlossen:
| 1 | (L) | Linker Blinker | gelb |
| 2 | (54G) | Nebelschlussleuchte | grau/blau |
| 3 | (31) | Masse für Kontakte 1-8 | weiß |
| 4 | (R) | Rechter Blinker | grün |
| 5 | (58R) | Rechtes Rücklicht + rechte Kennzeichenbel. | braun |
| 6 | (54) | Bremsleuchten | rot |
| 7 | (58L) | Linkes Rücklicht + linke Kennzeichenbel. | schwarz |
| 8 | Rückfahrlicht | ||
| 9 | Innenbeleuchtung (Dauerspannung) | ||
| 10 | Ladekabel (+) für Batterie im Anhänger | ||
| 11 | Nicht angeschlossen | ||
| 12 | Nicht angeschlossen | ||
| 13 | Masse für Kontakte 9-12 |
Was ist der Unterschied zwischen 7- und 13-poligen Steckdosen?
Kann ich eine 12V-Steckdose an einem 24V-System verwenden?
Wie verhindere ich Korrosion in meiner Steckdose?
Was ist die beste Montageposition für eine Steckdose?
Bestellen Sie Ihre Steckdose direkt bei NR1Aanhanger.nl
Ob Sie eine Standardausführung aus Kunststoff oder eine robuste 13-polige Anhängerkupplungssteckdose aus Gummi suchen: Bei NR1Aanhanger.nl finden Sie immer die passende Steckdose. Wasserdicht, LED-kompatibel und für 12V- und 24V-Systeme geeignet.
Für einen vollständigen elektrischen Anschluss kombinieren mit
- Stecker - männliche Anschlüsse für 7- und 13-polige Systeme
- Adapter - Adapterstecker 7↔13-polig
- Kabelverlängerungen - Verlängerungskabel für mehr Reichweite
- Anschlussmaterial - Verbinder, Schrumpfschläuche und Kabelschuhe
- LED-Boxen - verhindern Störungen bei LED-Beleuchtung
