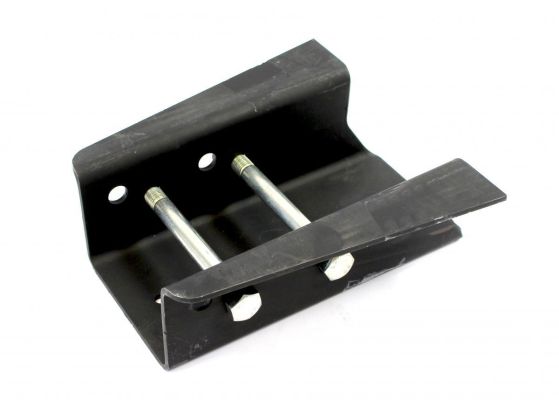

AL-KO Schweiß-Schraubverbindungen für Achsen

1800-kg-Achse:

Zur Verbindung zwischen Rohrauflaufbremse Ø 88,9 mm und der Sechskant-ALKO-Achse 110 mm

TECHNIK Montage:

1. Das Hutprofil wird auf Wunsch bereits im Werk festgeschweißt
2. Das Deichselprofil (falls erforderlich) abschneiden
3. Zwei Bohrungen am Deichselprofil anbringen. Bei AL-KO Deichselrohren ist standardmäßig eine Bohrung mit Distanzbuchse vorhanden. Bei Verwendung von Schweiß-Schraubverbindungen muss eine zusätzliche Bohrung mit Distanzbuchse angebracht werden. Bei Ø rohrförmigen Zugstangen - mittig horizontal bohren für Distanzbuchse 365.472 Ø 22, für 372.879 Ø 25,5
4. Distanzbuchsen mittig festschweißen
5. Distanzbuchsen mit Sechskantschrauben und selbstsichernder Mutter befestigen Anzugsdrehmoment 75 Nm bei M 12; Anzugsdrehmoment 195 Nm bei M 16

LIEFERUMFANG
(siehe technische Zeichnung) einschließlich:

• Befestigungsmaterial
• Bei Deichselprofilen (höhenverstellbar)
  gehören die Distanzbuchsen zum Lieferumfang der Deichselprofile
• Schweißanleitung Bestellnummer 604038

OBERFLÄCHENBEHANDLUNG

• Grundierung schwarz
