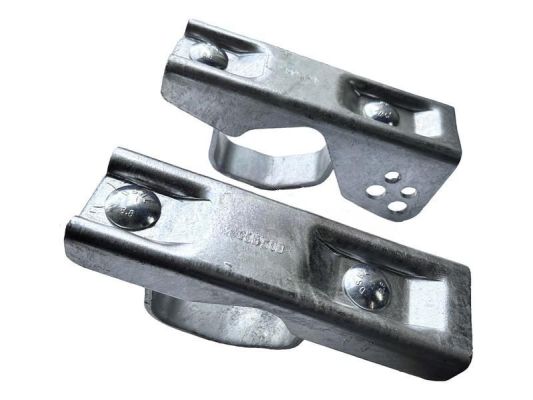

AL-KO Achs-Deichselbefestigung Alko 1300 Kg 90/97

Achs-Deichselbefestigung

Geeignet für ALKO Sechskantachsen 1300KG
Deichsel: alle Größen, rund und vierkantig

Deichselanschlussprofil: kann bei einer Zentraldeichsel und bei einer höhenverstellbaren Deichsel verwendet werden
1. Deichselholm mit Schrauben am Deichselanschlussprofil befestigen.
*Für den vorhandenen Deichseldurchmesser das richtige Bohrbild im Anschlussprofil wählen
*Das Deichselanschlussprofil seitlich an der Deichsel anlegen und mit Sechskantschrauben (M12/M16) fixieren.
ACHTUNG bei der Zentraldeichsel: Das Distanzrohr muss in das Deichselprofil eingepresst cq. eingesetzt sein.

2. Das montierte Teil an der Achse befestigen.
*Das montierte Teil an der Achse befestigen und mithilfe des Klemmbügels und der mitgelieferten Schlossschrauben (M12x35) verschrauben (nicht festziehen)
*Deichsel in die richtige Position auf der Achse schieben und festschrauben.
ACHTUNG: Bei Kompaktachsen, die in Tandemausführung verwendet werden, stets den hohen Bremszughüllenhalter verwenden.
